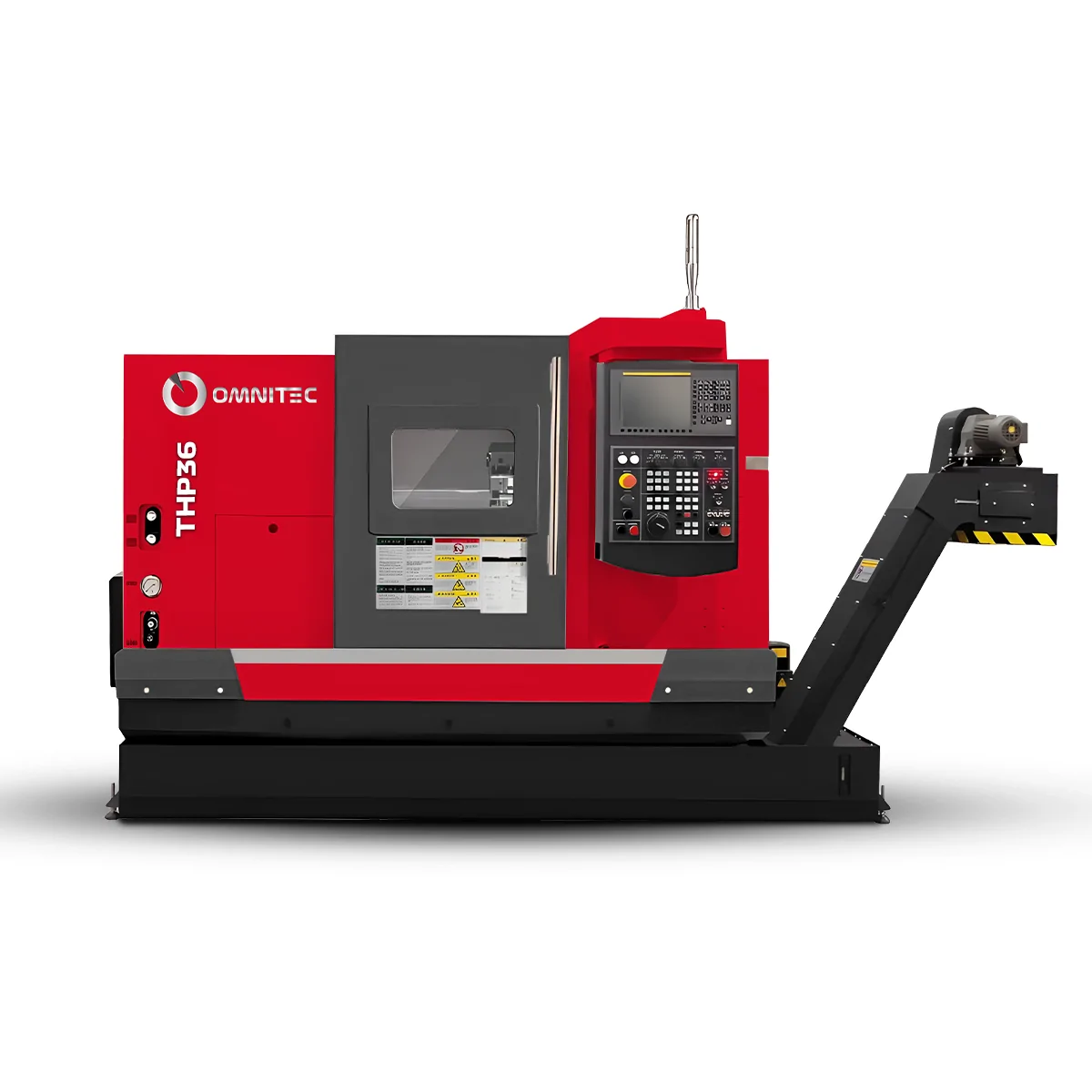

THP-36
| Giro sobre bancada/sillín | Ф550mm/Ф330mm |
| Diámetro máximo de torneado | Ф360mm |
| Longitud máxima de torneado | 330mm |
| Diámetro del agujero del husillo | Ф56mm |
| Capacidad de barra | Ф44mm |
| Recorrido de X | 240mm |
| Recorrido de Z | 330mm |
| ACCIONAMIENTO: | |
| Par del servomotor X | 11Nm |
| Par del servomotor Z | 11nm |
| HUSILLO: | |
| Potencia del husillo | 11/15KW |
| Punta del husillo | A2-6 |
| Velocidad del husillo | 5000rpm |
| Mandril | 8’’ hollow hydraulic |
| VELOCIDAD: | |
| Avance rápido X | 30m/min |
| Avance rápido Z | 36m/min |
| Velocidad de avance | 1~8000mm/min |
| TORRETA: | |
| Capacidad de herramientas | 12 position |
| Tiempo de indexación de herramientas | 0.2sec/pos |
| Tamaño de la herramienta de torneado | 25 x 25mm |
| Diámetro máximo de la herramienta de taladrado | Ф40mm |
| CONTRAPUNTO (opcional): | |
| Diámetro/recorrido del husillo del contrapunto | Ф100 / 100mm |
| Conicidad del husillo del contrapunto | MT 5# live |
| PRECISIÓN: | |
| Precisión de posicionamiento X/Z | 0.006/0.006mm |
| Repetibilidad X/Z | 0.004/0.004mm |
| OTROS: | |
| Capacidad de potencia | 25KVA |
| Volumen de líquido de corte | 240L |
| Dimensiones de la máquina (L x An x Al) | 3530x1710x1655mm |
| Peso neto | 3200kg |
Confuguración estandar
FANUC 0i TF(5) CNC system
2MB system memory
5000rpm belt drive spindle (FANUC servo motor)
12 position servo turret
8’’ hollow hydraulic chuck with 1 set soft jaw
Solid hydraulic cylinder
Hydraulic system
Auto chip conveyer & chip chart
Auto oil lubrication system
Tri-color light
Air gun
Door lock switch
Lighting lamp
Full enclosure splash guard
Telescopic covers
Standard accessories (refer to packing list)
Technical documents (refer to packing list)
Basal installation kit (refer to packing list)
Sea-worthy package
