CENTROS DE MAQUINADO DOBLE COLUMNA

Centro de maquinado tipo puente de alta velocidad con diferentes condiciones para maquinados extragrandes.

Modelos
Fichas técnicas

Conoce todos los modelos

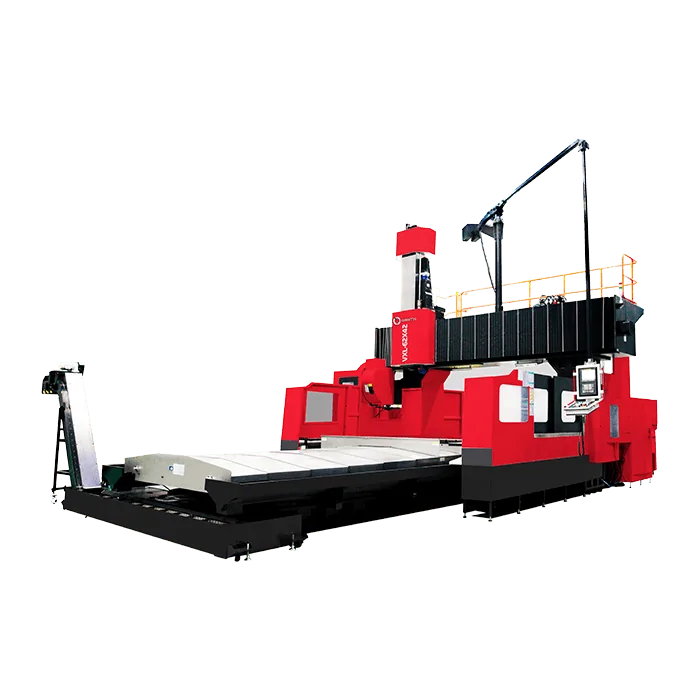

VXL-62X42

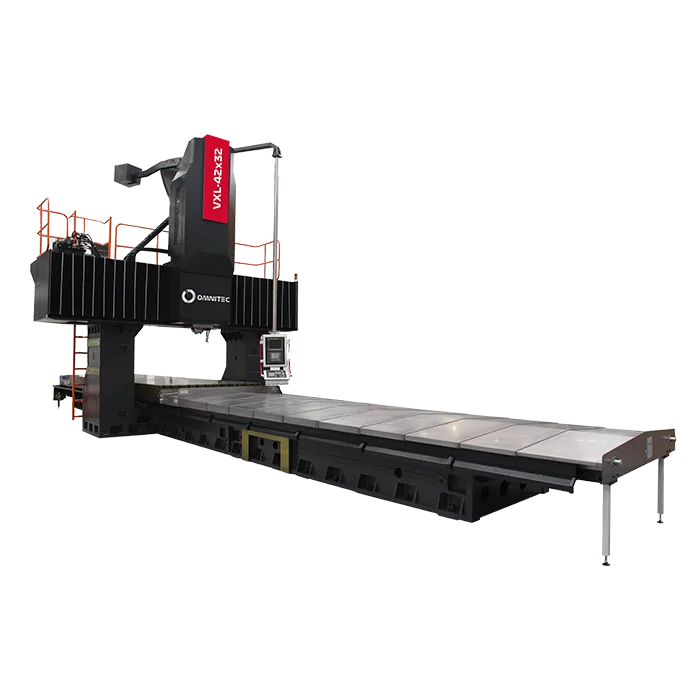

VXL-42X32

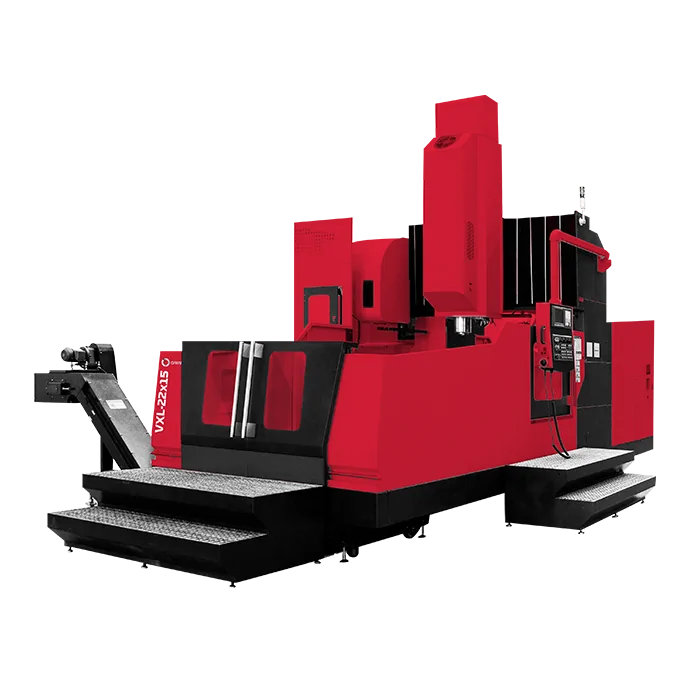

VXL-22x15

Características	Unidad	VXL-22X15	VXL-22X19	VXL-32X15	VXL-32X19	VXL-32X27	VXL-32X32	VXL-42X27	VXL-42X30D	VXL-42X32	VXL-42X32D	VXL-42X42
Ancho de la mesa de trabajo	mm	1200	1500	1200	1500	1800	2000	1800	2000	2000	2500	3000
Longitud de la mesa de trabajo	mm	2000	2000	3000	3000	3000	3000	4000	3000	4000	4000	4000
Peso máximo sobre la mesa	kg	3500	6000	5500	7000	10000	16000	12000	16000	20000	22000	25000
Recorrido eje X	mm	2200	2200	3200	3200	3200	3200	4200	3200	4200	4200	4200
Recorrido eje Y	mm	1500	1900	1500	1900	2700	3200	2700	3200	3200	3200	4200
Recorrido eje Z	mm	800	800	800	800	800	1000	800	1000	1000	1000	1250
Distancia del husillo a la mesa de trabajo	mm	200-1000	200-1000	200-1000	200-1000	200-1000	200-1200	200-1000	200-1200	200-1200	200-1200	250-1500
Distancia de la columna	mm	1400	1800	1400	1800	2300	2800	2300	2800	2800	2800	3800
Tamaño del cono de la herramienta		CT50	CT50	CT50	CT50	CT50	CT50	CT50	CT50	CT50	CT50	CT450
Velocidad del husillo	rpm	40-6000	40-6000	40-6000	40-6000	40-6000	40-6000	40-6000	40-6000	40-6000	40-6000	40-6000
Torque máximo del husillo	N.m	788/1295	788/1295	788/1295	788/1295	525/647	770/910	525/647	770/910	770/910	770/910	770/910
Potencia del motor del husillo	Kw	15/18.5	15/18.5	15/18.5	15/18.5	15/18.5	22/26	15/18.5	22/26	22/26	22/26	22/26
Tamaño del carnero	mm	400X320	400X320	400X320	400X320	400X400	400X400	400X400	400X400	400X400	400X400	400X400
Velocidad de desplazamiento rápido del eje X/Y/Z	m/min	24/24/15	15/24/15	15/24/15	12/24/15	20/18/15	15/15/12	15/18/15	15/15/12	15/15/12	12	12
Número de herramientas		24	24	24	24
Diámetro/longitud/peso máx. de la herramienta	mm/mm/kg	Ø110/350/15	Ø110/350/15	Ø110/350/15	Ø110/350/15	Ø105/350/15	Ø105/350/15	Ø105/350/15	Ø105/350/15	Ø105/350/15	Ø105/350/15	Ø105/350/15
Diámetro máx. de la herramienta (cavidades adyacentes vacias)	mm	Ø200	Ø200	Ø200	Ø200	Ø200	Ø200	Ø200	Ø200	Ø200	Ø200	Ø200
Precisión de posicionamiento/repetibilidad del eje X	mm	0.012/0.008	0.012/0.008	0.015/0.010	0.015/0.010	0.018/0.010	0.018/0.010	0.020/0.012	0.020/0.012	0.020/0.012	0.020/0.012	0.020/0.012
Precisión de posicionamiento/repetibilidad del eje Y	mm	0.012/0.008	0.012/0.008	0.012/0.008	0.014/0.009	0.015/0.010	0.018/0.012	0.015/0.010	0.020/0.012	0.015/0.010	0.024/0.016	0.028/0.018
Precisión de posicionamiento/repetibilidad del eje Z	mm	0.012/0.008	0.012/0.008	0.012/0.008	0.014/0.009	0.015/0.010	0.015/0.010	0.015/0.010	0.016/0.010	0.015/0.010	0.015/0.010	0.018/0.012
Peso de la máquina	kg	19000	21000	23000	25000	30000	41000	35000	41000	45000	50000	55000

Características	Unidad	VXL-62X32	VXL-62X37	VXL-62X42	VXL-85X32	VXL-85X37	VXL-85X42	VXL-105X37	VXL-105X42
Ancho de la mesa de trabajo	mm	2000	2500	3000	2000	2500	3000	2500	3000
Longitud de la mesa de trabajo	mm	6000	6000	6000	8000	8000	8000	10000	10000
Peso máximo sobre la mesa	kg	26000	30000	35000	28000	35000	40000	40000	45000
Recorrido eje X	mm	6200	6200	6200	8500	8500	8500	10500	10500
Recorrido eje Y	mm	3200	3700	4200	3200	3700	4200	3700	4500
Recorrido eje Z	mm	1000	1000	1250	1000	1000	1250	1000	1250
Distancia del husillo a la mesa de trabajo	mm	200-1200	200-1200	250-1500	200-1200	200-1200	250-1500	200-1200	190-1440
Distancia de la columna	mm	2800	3300	3800	2800	3300	3800	3300	3800
Tamaño del cono de la herramienta		CT50	CT50	CT50	CT50	CT50	CT50	CT50	CT50
Velocidad del husillo	rpm	40-6000	40-6000	40-6000	40-6000	40-6000	40-6000	40-6000	40-6000
Torque máximo del husillo	N.m	770/910	770/910	770/910	770/910	770/910	770/910	770/910	770/910
Potencia del motor del husillo	Kw	22/26	22/26	22/26	22/26	22/26	22/26	22/26	22/26
Tamaño del carnero	mm	400X400	400X400	400X400	400X400	400X400	400X400	400X400	400X400
Velocidad de desplazamiento rápido del eje X/Y/Z	m/min	12/15/12	12	12	10/15/10	2012-12-10 00:00:00	2012-12-10 00:00:00	2012-12-08 00:00:00	2012-12-08 00:00:00
Número de herramientas
Diámetro/longitud/peso máx. de la herramienta	mm/mm/kg	Ø105/350/15	Ø105/350/15	Ø105/350/15	Ø105/350/15	Ø105/350/15	Ø105/350/15	Ø105/350/15	Ø105/350/15
Diámetro máx. de la herramienta (cavidades adyacentes vacias)	mm	Ø200	Ø200	Ø200	Ø200	Ø200	Ø200	Ø200	Ø200
Precisión de posicionamiento/repetibilidad del eje X	mm	0.028/0.018	0.028/0.018	0.028/0.018	0.032/0.020	0.32/0.020	0.032/0.020	0.038/0.024	0.038/0.024
Precisión de posicionamiento/repetibilidad del eje Y	mm	0.018/0.012	0.024/0.016	0.028/0.018	0.018/0.012	0.024/0.016	0.028/0.018	0.024/0.016	0.028/0.018
Precisión de posicionamiento/repetibilidad del eje Z	mm	0.015/0.010	0.015/0.010	0.018/0.012	0.015/0.010	0.015/0.010	0.018/0.012	0.015/0.010	0.018/0.012
Peso de la máquina	kg	55000	65000	70000	65000	85000	90000	95000	100000
