CENTROS DE TORNEADO VERTICAL

Centro de torneado CNC vertical con amplia variedad de soluciones, tales como cambio de herramental manual y automático, con uso de herramientas vivas.

Modelos
Fichas técnicas

Conoce todos los modelos

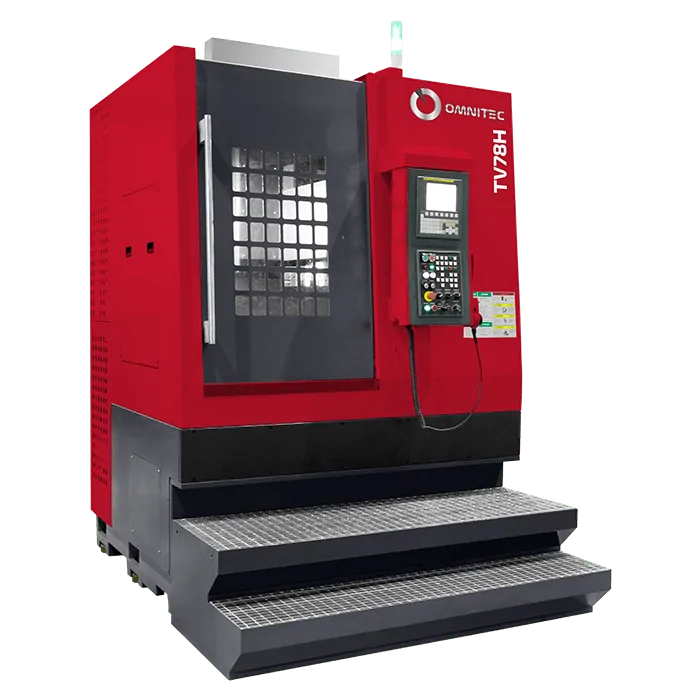

TV-78H

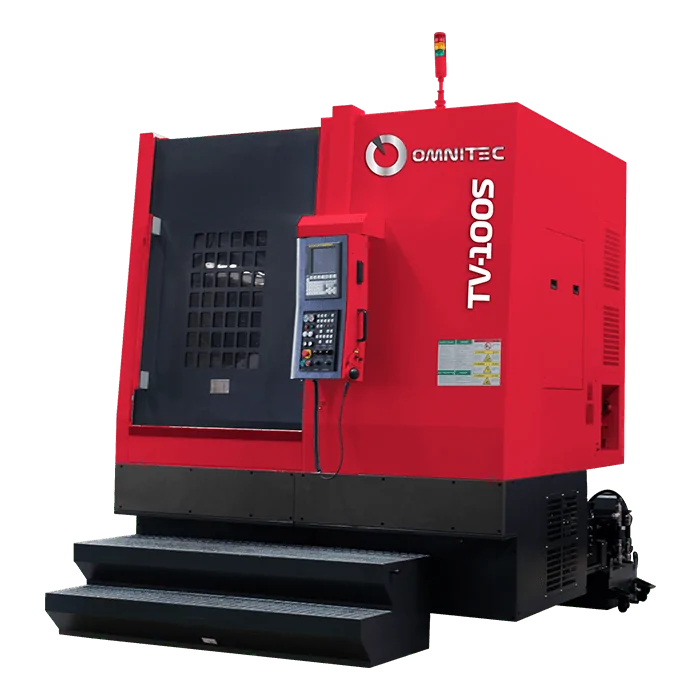

TV-100S

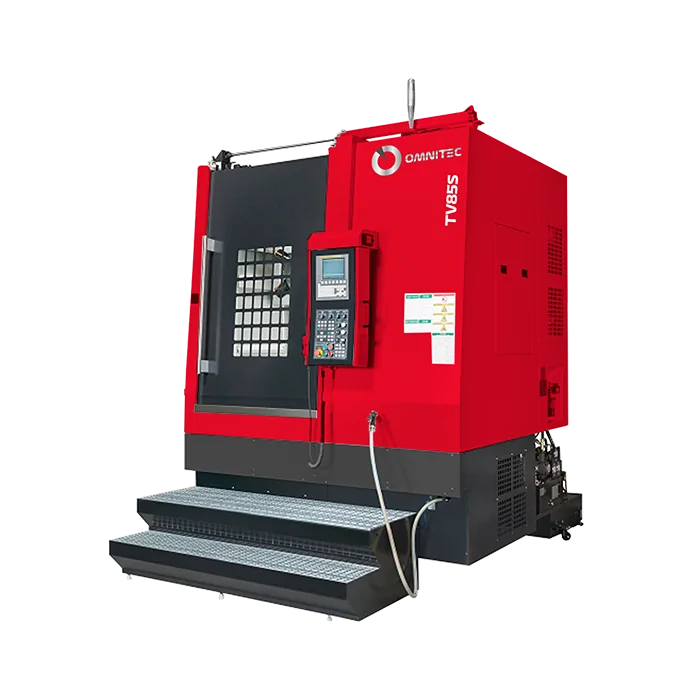

TV-85S

Fichas técnicas

CONTROL FANUC 0i TF(5)

Características	TV-60S	TV-78S	TV-85S	TV-100S	TV-125S	TV-160S	TV-250S
Volteo Maximo	Ø620 mm	Ø800 mm	Ø900 mm	Ø1000 mm	Ø1500 mm	Ø1800 mm	Ø2750 mm
Diámetro máximo de corte	Ø600 mm	Ø780 mm	Ø850 mm	Ø1000 mm	Ø1250 mm	Ø1600 mm	Ø2500 mm
Altura máxima de corte	460 mm	600 mm	700 mm	800 mm	1000 mm	1600 mm	2000 mm
Peso máximo de la pieza	--	--	--	--	5000 kg	8000 kg	16000 kg
Recorrido X/Z	350/500 mm	520/620 mm	520/750 mm	520/880	800/620 mm	1040/800 mm	1820/1400 mm
Velocidad de desplazamiento rápido X/Z	20 m/min	16 m/min	16 m/min	12 m/min	12 m/min	12 m/min	9 m/min
Potencia del motor del husillo	18.5/22 Kw	18.5/22 Kw	24/30 Kw	24/30 Kw	30 Kw	37 Kw	55 Kw
Diámetro de la mesa de trabajo	Ø304.8 mm	Ø381 mm	Ø457.2 mm	Ø533.4 mm	Ø1000	Ø1250 mm	Ø2250
Velocidad máxima de la mesa de trabajo	2000 rpm	1500 rpm	1500 rpm	1500 rpm	500 rpm	400 rpm	120 rpm
Torque máximo de la mesa de trabajo	572 N.m	840 N.m	2083 N.m	2083 N.m	9000 N.m	14000 N.m	40000 N.m
Cantidad de herramienta	8	12	12	12	4	4	1
Zanco de la herramienta de torneado	25X25 mm	32X32 mm	32X32 mm	32X32 mm	32X32 mm	32X32 mm	40X40 mm
Tipo de accionamiento	Hidráulico	Hidráulico	Hidráulico	Hidráulico	Eléctrico	Eléctrico	--
Precisión de posicionamiento (X/Z）	0.008/0.012 mm	0.008/0.012 mm	0.008/0.012 mm	0.012/0.015 mm	0.020 mm	0.020 mm	0.030 mm
Repetibilidad (X/Z)	0.006/0.008 mm	0.006/0.008 mm	0.006/0.008 mm	0.0075/0.010 mm	0.015 mm	0.015 mm	0.015 mm
Peso de la máquina	6000 kg	10000 kg	11000 kg	12000 kg	16000 kg	25000 kg	42000 kg

CONTROL FANUC 0i TF(3)

Características	TV-60H	TV-78H	TV-85H	TV-100H	TV-125H	TV-160H	TV-250H
Volteo Maximo	Ø620 mm	Ø800 mm	Ø900 mm	Ø1000 mm	Ø1500 mm	Ø1800 mm	Ø2750 mm
Diámetro máximo de corte	Ø600 mm	Ø780 mm	Ø850 mm	Ø1000 mm	Ø1250 mm	Ø1600 mm	Ø2500 mm
Altura máxima de corte	460 mm	600 mm	700 mm	800 mm	1000 mm	1600 mm	2000 mm
Peso máximo de la pieza	--	--	--		5000 kg	8000 kg	16000 kg
Recorrido X/Z	350/500 mm	520/620 mm	520/750 mm	520/880	800/620 mm	1040/800 mm	1820/1400 mm
Velocidad de desplazamiento rápido X/Z	20 m/min	16 m/min	16 m/min	12 m/min	12 m/min	12 m/min	9 m/min
Potencia del motor del husillo	18.5/22 Kw	18.5/22 Kw	18.5/22 Kw	18.5/22 Kw	30 Kw	37 Kw	55 Kw
Diámetro de la mesa de trabajo	Ø304.8 mm	Ø381 mm	Ø457.2 mm	Ø533.4 mm	Ø1000	Ø1250 mm	Ø2250
Velocidad máxima de la mesa de trabajo	2500 rpm	2000 rpm	2000 rpm	1500 rpm	500 rpm	400 rpm	120 rpm
Torque máximo de la mesa de trabajo	730 N.m	730 N.m	3650 N.m	3650 N.m	9000 N.m	14000 N.m	40000 N.m
Cantidad de herramienta	8	12	12	12	4	4	1
Zanco de la herramienta de torneado	25X25 mm	32X32 mm	32X32 mm	32X32 mm	32X32 mm	32X32 mm	40X40 mm
Tipo de accionamiento	Hidráulico	Hidráulico	Hidráulico	Hidráulico	Eléctrico	Eléctrico	--
Precisión de posicionamiento (X/Z）	0.008/0.012 mm	0.008/0.012 mm	0.008/0.012 mm	0.012/0.015 mm	0.020 mm	0.020 mm	0.030 mm
Repetibilidad (X/Z)	0.006/0.008 mm	0.006/0.008 mm	0.006/0.008 mm	0.0075/0.010 mm	0.015 mm	0.015 mm	0.015 mm
Peso de la máquina	6000 kg	10000 kg	11000 kg	12000 kg	16000 kg	25000 kg	42000 kg

CONTROL FANUC 0i TF(5) Y CAMBIADOR DE HERRAMIENTAS

Características	TV-125SK	TV-160SK	TV-250SK
Diametro máximo sobre la cama	Ø1500 mm	Ø1800 mm	Ø2750 mm
Diámetro máximo de corte	Ø1250 mm	Ø1600 mm	Ø2500 mm
Altura máxima de corte	1000 mm	1600 mm	2000 mm
Peso máximo de la pieza	5000 kg	8000 kg	16000 kg
Recorrido X/Z	800/620 mm	1000/800 mm	1420/1400 mm
Velocidad de desplazamiento rápido X/Z	10 m/min	10 m/min	9 m/min
Potencia del motor del husillo	30 Kw	37 Kw	55 Kw
Diámetro de la mesa de trabajo	Ø1000 mm	Ø1250 mm	Ø2250 mm
Velocidad máxima de la mesa de trabajo	500 rpm	400 rpm	120 rpm
Torque máximo de la mesa de trabajo	9000 N.m	14000 N.m	40000 N.m
Cantidad de herramienta	8	12	12
Zanco de la herramienta de torneado	32X32 mm	32X32 mm	40X40 mm
Tipo de accionamiento	Eléctrico	Eléctrico	Eléctrico
Precisión de posicionamiento (X/Z）	0.020 mm	0.020 mm	0.030 mm
Repetibilidad (X/Z)	0.015 mm	0.015 mm	0.015 mm
Peso de la máquina	17000 kg	26000 kg	42000 kg

CONTROL FANUC 0i TF(3) Y CAMBIADOR DE HERRAMIENTAS

Características	TV-125HK	TV-160HK	TV-250HK
Diametro máximo sobre la cama	Ø1500 mm	Ø1800 mm	Ø2750 mm
Diámetro máximo de corte	Ø1250 mm	Ø1600 mm	Ø2500 mm
Altura máxima de corte	1000 mm	1600 mm	2000 mm
Peso máximo de la pieza	5000 kg	8000 kg	16000 kg
Recorrido X/Z	800/620 mm	1000/800 mm	1420/1400 mm
Velocidad de desplazamiento rápido X/Z	12/10 m/min	12/10 m/min	9 m/min
Potencia del motor del husillo	30 Kw	37 Kw	55 Kw
Diámetro de la mesa de trabajo	Ø1000 mm	Ø1250 mm	Ø2250 mm
Velocidad máxima de la mesa de trabajo	500 rpm	400 rpm	120 rpm
Torque máximo de la mesa de trabajo	9000 N.m	14000 N.m	40000 N.m
Cantidad de herramienta	8	12	12
Zanco de la herramienta de torneado	32X32 mm	32X32 mm	40X40 mm
Tipo de accionamiento	Eléctrico	Eléctrico	Eléctrico
Precisión de posicionamiento (X/Z）	0.020 mm	0.020 mm	0.030 mm
Repetibilidad (X/Z)	0.015 mm	0.015 mm	0.015 mm
Peso de la máquina	17000 kg	26000 kg	42000 kg

HERRAMIENTAS VIVAS

Características	TVC-78T	TVC-85T
Diámetro máximo sobre la cama	Ø800 mm	Ø900 mm
Diámetro máximo de corte	Ø780 mm	Ø850 mm
Altura máxima de corte	500 m	700 mm
Peso máximo de la pieza	/	/
Recorrido X/Z	520/620 mm	520/750 mm
Velocidad de desplazamiento rápido X/Z	16/20 m/min	16 m/min
Potencia del motor del husillo	18.5/22 kw	18.5/22 kw
Diámetro de la mesa de trabajo	Ø381 mm	Ø457.2 mm
Velocidad máxima de la mesa de trabajo	2000 rpm	2000 rpm
Torque máximo de la mesa de trabajo	730 N.m	1302 N.m
Cantidad de herramienta	12	12
Zanco de la herramienta de torneado	32x32 mm	32x32 mm
Capacidad máxima de barrenado	Ø18X0.2 mm	Ø18X0.2 mm
Capacidad máxima de roscado	M16X2 / M27X1.5	M16X2 / M27X1.5
Capacidad máxima de machueleado	Ø20X22X35 mm/mm/kg	Ø20X22X35 mm/mm/kg
Tipo de accionamiento	Servo Motor	Servo Motor
Precisión de posicionamiento (X/Z）	0.008/0.012 mm	0.008/0.012 mm
Repetibilidad (X/Z)	0.006/0.008 mm	0.006/0.008 mm
Peso de la máquina	10000 kg	11000 kg

Características		TVC-100T	TVC-160T	TVC-250T
Diámetro máximo sobre la cama		Ø1000 mm	Ø1800 mm	Ø2750 mm
Diámetro máximo de corte		Ø800 mm	Ø1600 mm	Ø2500 mm
Altura máxima de corte		600 mm	1200m	2000 mm
Peso máximo de la pieza		2000 kg	8000 kg	16000 kg
Diámetro de la mesa de trabajo		Ø630 mm	Ø1600 mm	Ø2250 mm
Velocidad máxima de la mesa de trabajo	Bajo	20～600 rpm	1～65 rpm	0.0020 ～30 rpm
Velocidad máxima de la mesa de trabajo	Alto	20～600 rpm	66～260 rpm	30～120 rpm
Velocidad de la herramienta viva	Bajo	1～2400 rpm	1～600 rpm	1～600 rpm
Velocidad de la herramienta viva	Alto	1～2400 rpm	600～2400 rpm	600～2400 rpm
Torque máximo de la mesa de trabajo		3720 N.m	19000 N.m	40000 N.m
Número de herramientas (ATC)		12	16	12
Tipo de herramientas		CT50	CT50	CT50
Tamaño del carnero		200x200 mm	250x250 mm	250x250 mm
Tamaño máx. de la herramienta		280X150X380 mm	280X150X380 mm	280X150X380 mm
Peso máx. de la herramienta		50 Kg	50 Kg	50 kg
Tiempo de cambio de herramienta (T a T)		45 s	45 s	45 s
Velocidad de desplazamiento rápido X		10 m/min	12 m/min	9 m/min
Velocidad de desplazamiento rápido Z		10 m/min	10 m/min	9 m/min
Avance de corte		1～2000 mm/min	1～2000 mm/min	1～2000 mm/min
Recorrido X		(-)50～(+)635 mm	(-)100～(+)950 mm	(-)20～(+)1400 mm
Recorrido Z		600 mm	900 mm	1400 mm
Recorrido del carnero		/	750 mm	1250 mm
Potencia del motor del husillo		15*2 kW	37/45 kW	37*2 kw
Peso de la máquina		12000 kg	27000 kg	42000 kg
