Fichas técnicas

CON GUÍAS DE CAJA O CAJA ENGRANADA

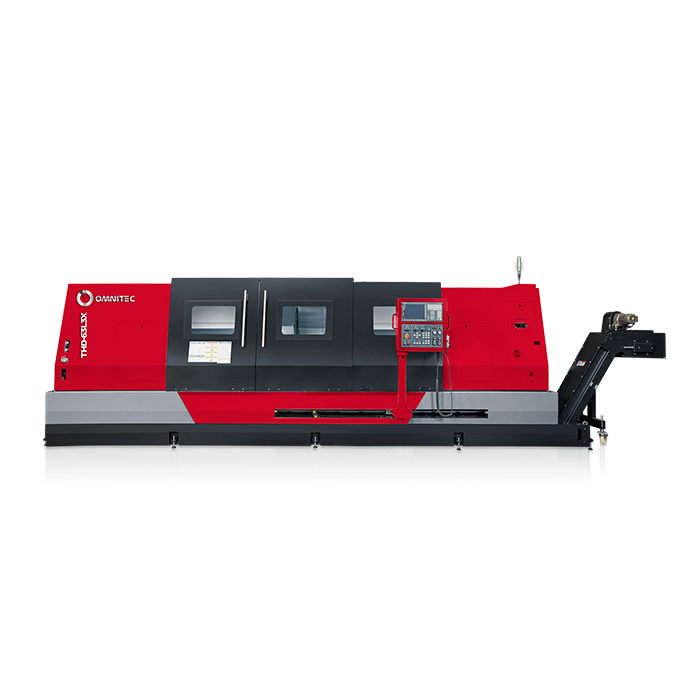

Características	Unidad	THD-63BL2X	THD-63L3X
Diámetro máximo sobre la bancada	mm	Ø650 mm	Ø650 mm
Diámetro máximo sobre las guías	mm	Ø450 mm	Ø450 mm
Diámetro máximo de corte	mm	Ø630 mm	Ø630 mm
Longitud máxima	mm	2000 mm	3000 mm
Recorrido X/Z	mm	350/2100 mm	350/3100 mm
Velocidad de desplazamiento rápido X/Z	m/min	8/12 m/min	8/10 m/min
Potencia del motor del husillo	kW	15/18.5 kw	18.5/22 kw
Velocidad máxima del husillo	rpm	1000 rpm	2000 rpm
Nariz del husillo	­	A2-11	A2-11
Diámetro interior del husillo	mm	Ø106 mm	Ø102 mm
Chuck	mm	Ø381 mm	Ø304 mm
Capacidad de herramientas	inch	8	12
Tamaño del zanco de la herramienta de torneado	mm	32X25 mm	32X25 mm
Diámetro del portaherramientas de interiores	mm	Ø50 mm	Ø50 mm
Tolerancia de posicionamiento (X/Z)	mm	0.016/0.040 mm	0.016/0.050 mm
Repetibilidad (X/Z)	mm	0.007/0.020 mm	0.007/0.020 mm
Peso de la máquina	kg	8900 kg	10000 kg
