CENTROS DE MAQUINADO HORIZONTAL

Centro de maquinado horizontal para corte pesado con respuesta a requerimientos específicos como estructura tipo T y V, con doble pallet y alta rigidez.

Modelos
Fichas técnicas

Conoce todos los modelos

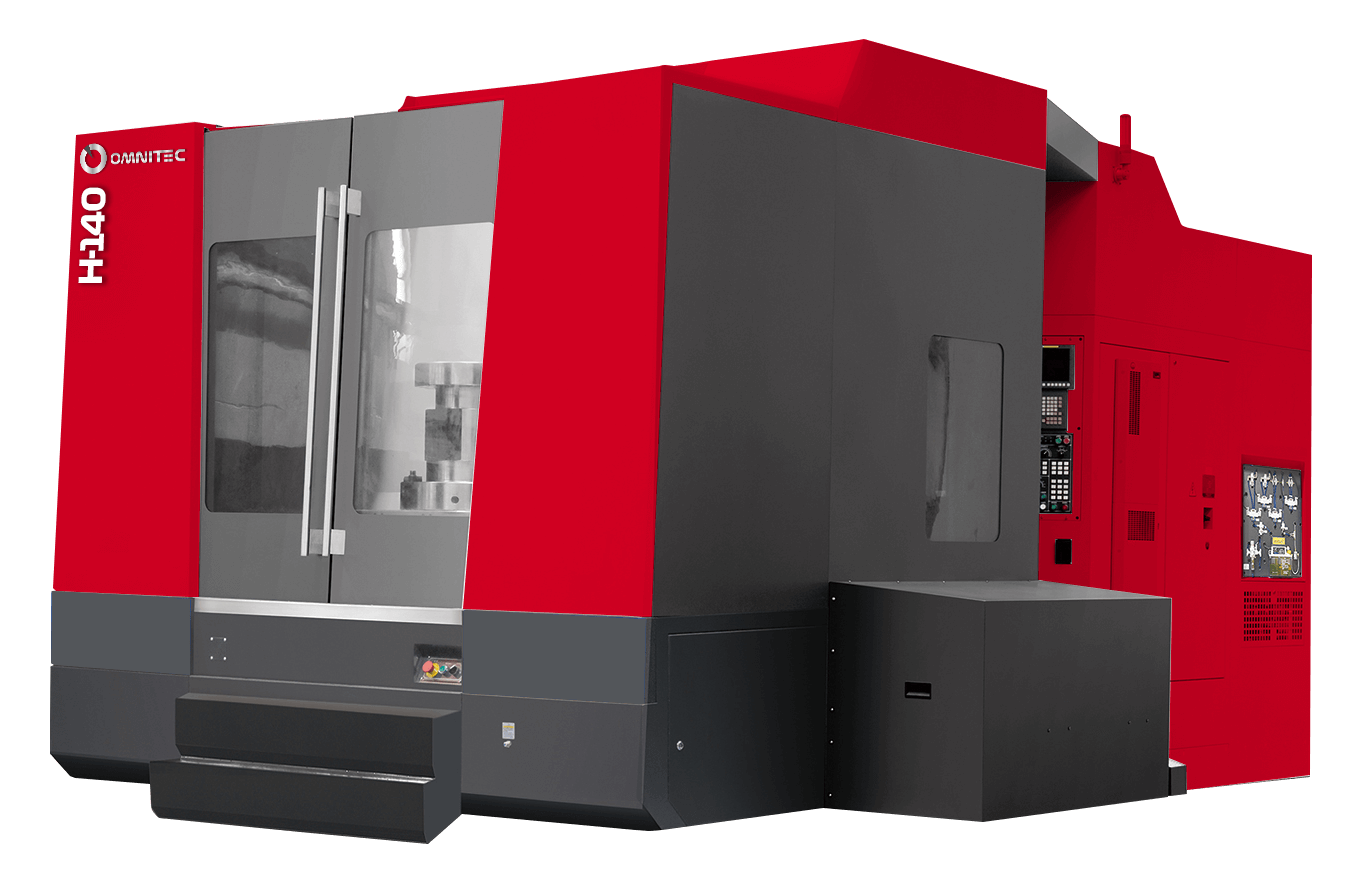

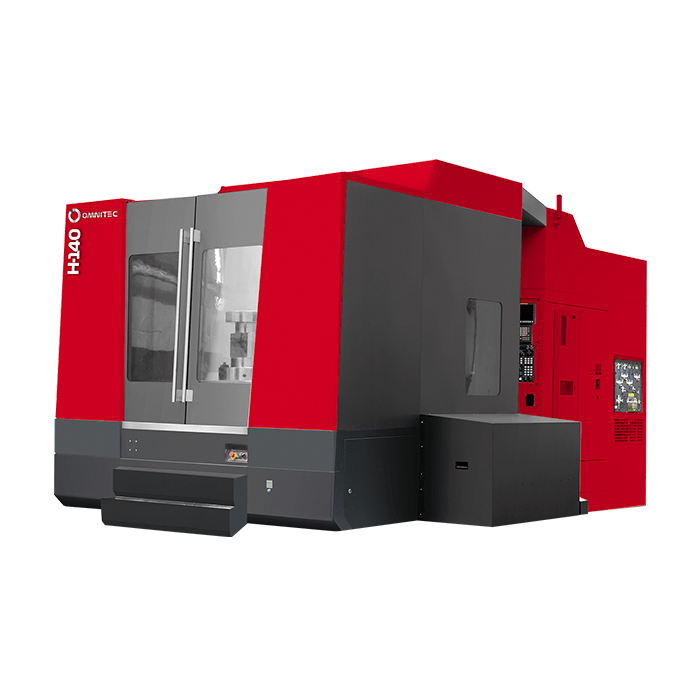

H-140

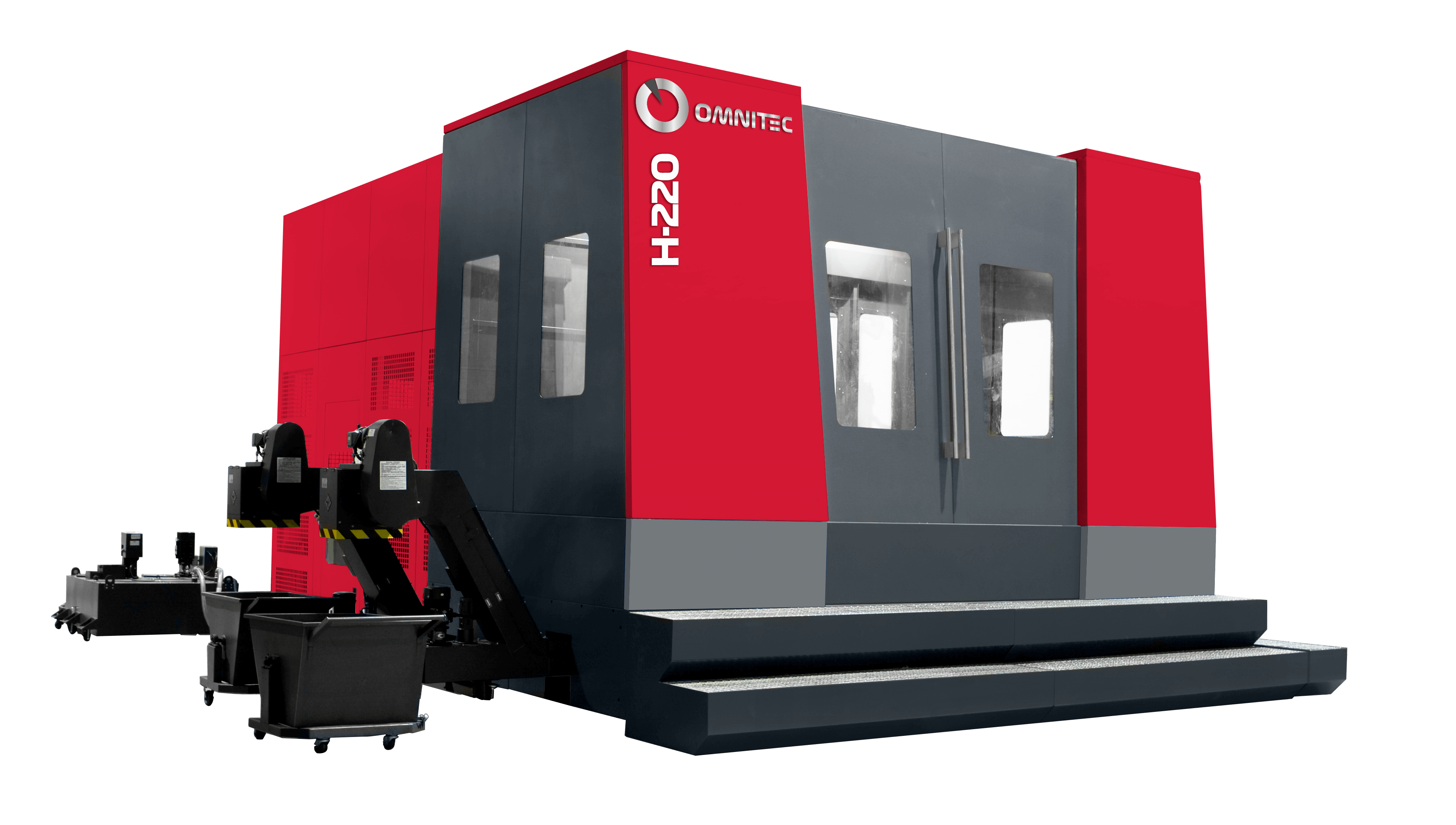

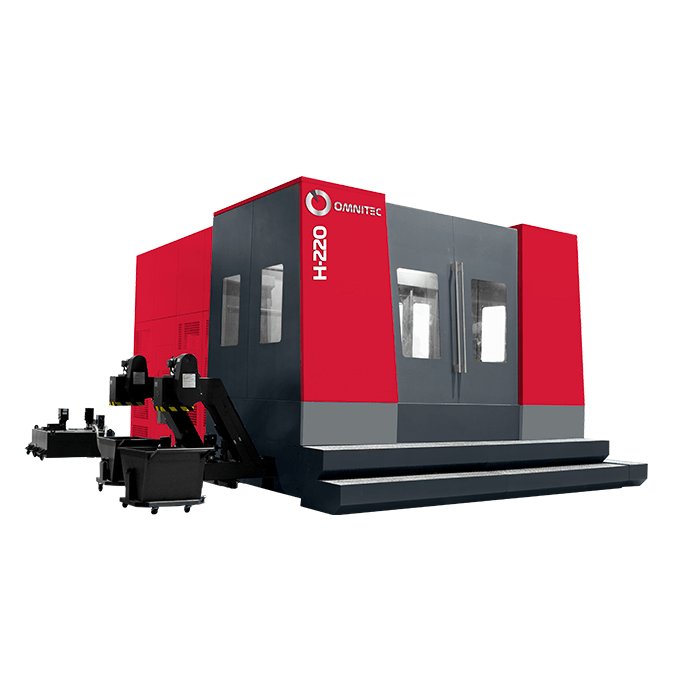

H-220

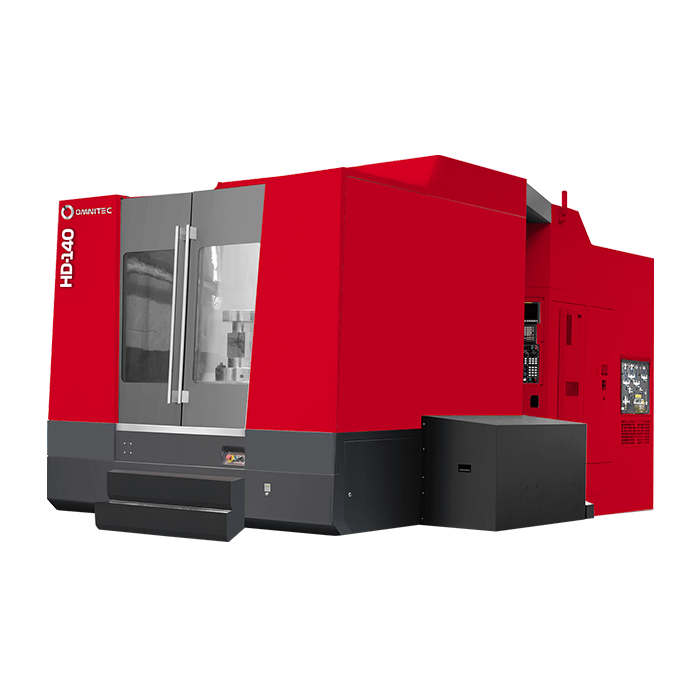

HD-140

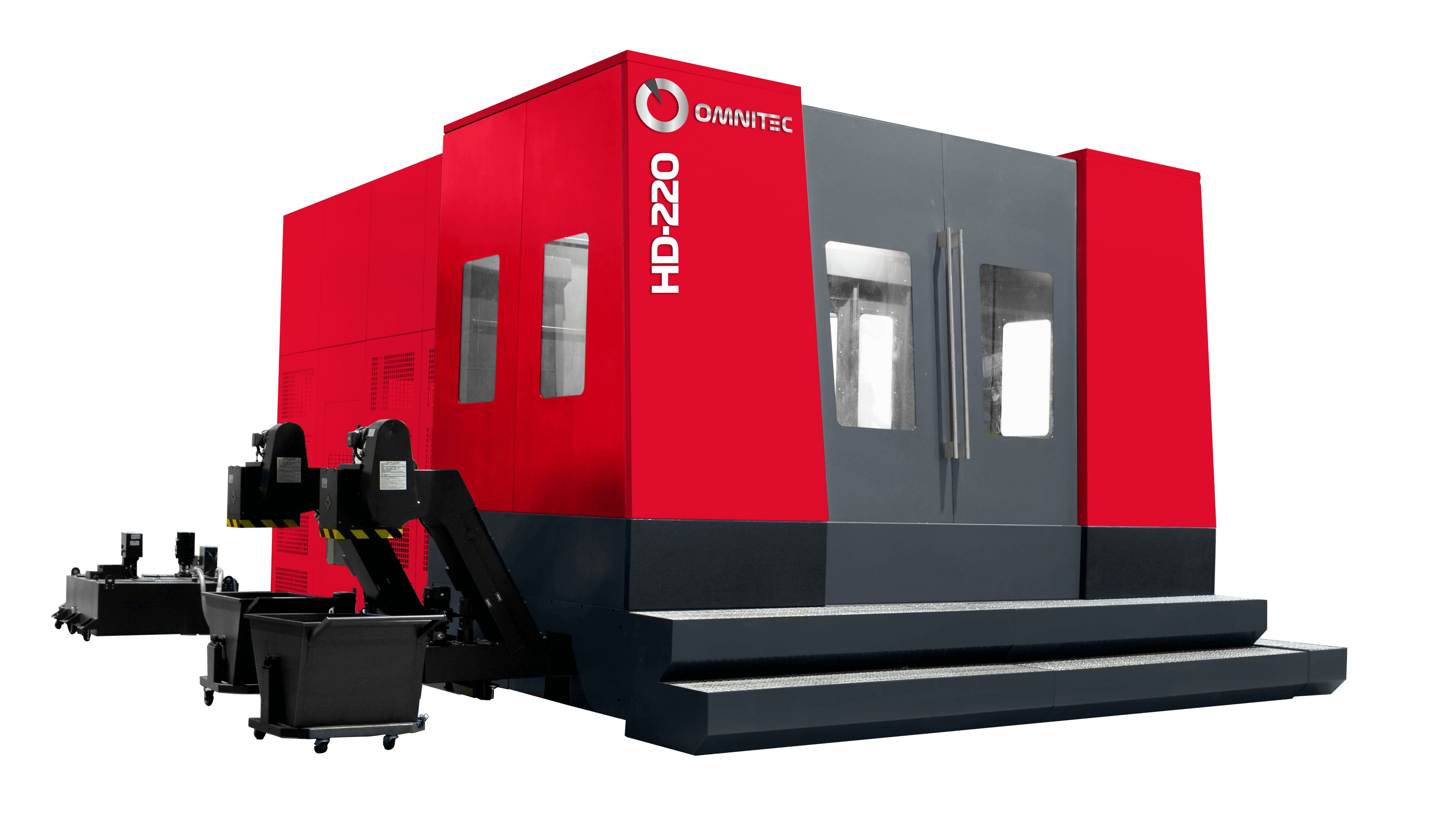

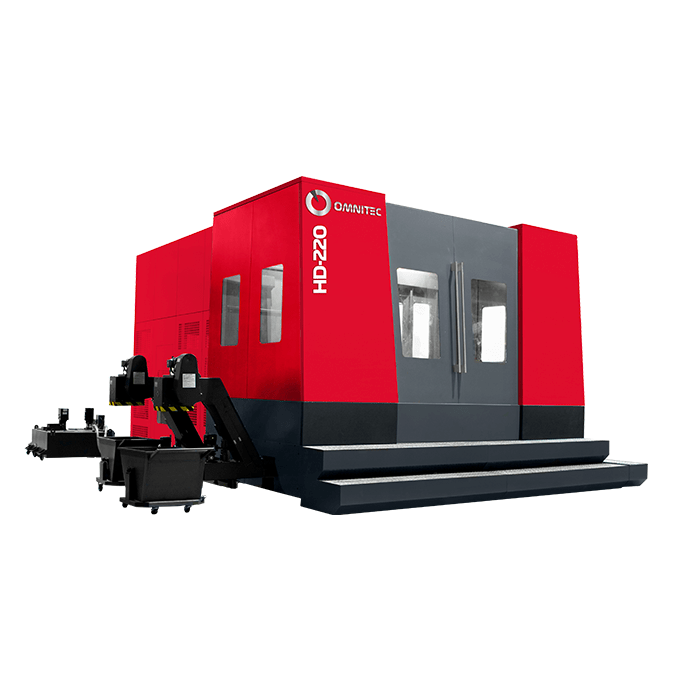

HD-220

Características	Unidad	H-140	H-160	H-220
Tamaño de la mesa de trabajo	mm	800X800 mm	1000X1000 mm	1250X1250 mm
Carga máxima sobre la mesa de trabajo	kg	1600 kg	2000 kg	4000 kg
Indexación de la mesa de trabajo		1°×360 [0.001°×360000]	1°×360 [0.001°×360000]	1°×360 [0.001°×360000]
Velocidad máxima de rotación de la mesa de trabajo	rpm	10 rpm	10 rpm	5.5 rpm
Diámetro / altura máxima de la pieza	mm	Ø1200/1200 mm	Ø1300/1300 mm	Ø2000/2000 mm
Recorrido del eje X/Y/Z	mm	1400/1050/1050 mm	1600/1100/1100 mm	2200/1500/1500 mm
Distancia del husillo a la mesa de trabajo	mm	250 - 1300 mm	250 - 1350 mm	300 - 1800 mm
Distancia del centro del husillo a la mesa de trabajo	mm	120 - 1117 mm	120 - 1220 mm	120 - 1620 mm
Velocidad de desplazamiento rápido del eje X/Y/Z	m/min	16 m/min	16 m/min	20 m/min
Potencia del motor del husillo	kw	15/18.5 Kw	15/18.5 Kw	22/26 Kw
Velocidad máxima del husillo	rpm	4500 rpm	4500 rpm	4500 rpm
Torque del husillo	N.m	786/1050 N.m	786/1050 N.m	1155/1365 N.m
Número de herramientas		40	40	60
Tipo de cono de la herramienta		CT50	CT50	CT50
Diámetro/longitud/peso máx. de la herramienta	mm/mm/kg	Ø125/400/25 mm/mm/kg	Ø125/400/25 mm/mm/kg	Ø125/600/35 mm/mm/kg
Tamaño máx. de la herramienta (pocket vacío)	mm	Ø250mm	Ø250mm	Ø250 mm
Tiempo de cambio de herramienta T-T	s	4.75 s	4.75 s	7.5 s
Barrenado (acero al carbono normalizado)	mm	Ø55 mm	Ø60 mm	Ø70 mm
Roscado (acero al carbono normalizado)	mm	M45	M48	M50 mm
Fresado (acero al carbono normalizado)	cm3/min	600 cm3/min	900 cm3/min	1000 cm3/min
Precisión de posicionamiento (X/Y/Z)	mm	0,010 mm	0,010 mm	0.015 mm
Repetibilidad (X/Y/Z）	mm	0.006 mm	0.006 mm	0.010 mm
Precisión de posicionamiento (B)		6"	6"	6"
Repetibilidad (B)		2"	2"	2"
Peso de la máquina	kg	20000 kg	21000 kg	35000 kg

Características	Unidad	HD-140	HD-160	HD-220
Tamaño de la mesa de trabajo	mm	2-800X800	2-1000X1000	2-1250X1250
Carga máxima sobre la mesa de trabajo	kg	1600 kg	2000 kg	4000 kg
Indexación de la mesa de trabajo		1°×360 [0.001°×360000]	1°×360 [0.001°×360000]	1°×360 [0.001°×360000]
Tiempo de cambio de mesa de trabajo	s	25 s	25 s	90 s
Unidad de intercambio de mesa de trabajo		Servo Motor	Servo Motor	Hidráulico
Velocidad máxima de rotación de la mesa de trabajo	rpm	10 rpm	10 rpm	5.5 rpm
Diámetro / altura máxima de la pieza	mm	1200X1200 mm	Ø1300/1300 mm	Ø2000/1800 mm
Recorrido del eje X/Y/Z	mm	1400/1050/1050 mm	1600/1100/1100 mm	2200/1500/1500 mm
Distancia del husillo a la mesa de trabajo	mm	250～1300 mm	250～1350 mm	300～1800 mm
Distancia del centro del husillo a la mesa de trabajo	mm	0～1050 mm	0～1100 mm	120～1620 mm
Velocidad de desplazamiento rápido del eje X/Y/Z	m/min	16 m/min	16 m/min	20 m/min
Potencia del motor del husillo	kw	15/18.5 kW	15/18.5 kW	22/26 Kw
Velocidad máxima del husillo	rpm	4500 rpm	4500 rpm	4500 rpm
Torque del husillo	N.m	647/770 N.m	786/1050 N.m	1155/1365 N.m
Número de herramientas		40	40	60
Tipo de cono de la herramienta		CT50	CT50	CT50
Diámetro/longitud/peso máx. de la herramienta	mm/mm/kg	Ø125/400/25 mm/mm/kg	Ø125/400/25 mm/mm/kg	Ø125/600/35 mm/mm/kg
Tamaño máx. de la herramienta (pocket vacío)	mm	Ø250 mm	Ø250 mm	Ø250 mm
Tiempo de cambio de herramienta T-T	s	4.75	4.75 s	7.5 s
Barrenado (acero al carbono normalizado)	mm	Ø55	Ø60	Ø70
Roscado (acero al carbono normalizado)	mm	M45	M48	M50
Fresado (acero al carbono normalizado)	cm3/min	600 cm3/min	900 cm3/min	1000 cm3/min
Precisión de posicionamiento (X/Y/Z)	mm	0.01 mm	0.010 mm	0.015 mm
Repetibilidad (X/Y/Z）	mm	0.006 mm	0.006 mm	0.010 mm
Precisión de posicionamiento (B)		6	6"	6"
Repetibilidad (B)		2	2"	2"
Peso de la máquina	kg	23000 kg	24000 kg	38000 kg

Características	Unidad	MHV-140
Tamaño de la mesa de trabajo	mm	1000X1000 mm
Carga máxima sobre la mesa de trabajo	kg	2000 kg
Indexación de la mesa de trabajo		1°×360 [0.001°×360000]
Velocidad máxima de rotación de la mesa de trabajo	rpm	10 rpm
Diámetro / altura máxima de la pieza	mm	Ø1300/1300 mm
Recorrido del eje X/Y/Z	mm	1400/1020/1050 mm
Distancia del husillo a la mesa de trabajo	mm	250～1300 mm
Distancia del centro del husillo a la mesa de trabajo	mm	120～1140 mm
Velocidad de desplazamiento rápido del eje X/Y/Z	m/min	30 m/min
Potencia del motor del husillo	kW	22/26 kW
Velocidad máxima del husillo	rpm	4500 rpm
Torque del husillo	N.m	770/910 N.m
Número de herramientas		40
Tipo de cono de la herramienta		CT50
Diámetro/longitud/peso máx. de la herramienta	mm/mm/kg	Ø125/500/35 mm/mm/kg
Tamaño máx. de la herramienta (cavidades adyacentes vacias)	mm	Ø250 mm
Tiempo de cambio de herramienta T-T	s	5.5 s
Barrenado (acero al carbono normalizado)	mm	Ø60 mm
Roscado (acero al carbono normalizado)	mm	M48
Fresado (acero al carbono normalizado)	cm3/min	900 cm3/min
Precisión de posicionamiento (X/Y/Z)	mm	0.01 mm
Repetibilidad (X/Y/Z）	mm	0.006 mm
Precisión de posicionamiento (B)		6"
Repetibilidad (B)		2"
Peso de la máquina	kg	24000 kg

Características	Unidad	MHVD-125	MHVD-140
Tamaño de la mesa de trabajo	mm	2-800X800 mm	2- 1000X1000 mm
Carga máxima sobre la mesa de trabajo	kg	1500 kg	2000 kg
Indexación de la mesa de trabajo		1°×360 [0.001°×360000]	1°×360 [0.001°×360000]
Tiempo de cambio de mesa de trabajo	s	16 s	25 s
Unidad de intercambio de mesa de trabajo		Hidráulico	Servo Motor
Velocidad máxima de rotación de la mesa de trabajo	rpm	16 rpm	10 rpm
Diámetro / altura máxima de la pieza	mm	Ø1250/1300 mm	Ø1300/1300 mm
Recorrido del eje X/Y/Z	mm	1250/900/110 mm	1400/1020/1050 mm
Distancia del husillo a la mesa de trabajo	mm	100～1200 mm	250～1300 mm
Distancia del centro del husillo a la mesa de trabajo	mm	80～980 mm	80～1100 mm
Velocidad de desplazamiento rápido del eje X/Y/Z	m/min	60 m/min	30 m/min
Potencia del motor del husillo	kW	22/26 kW	22/26 kW
Velocidad máxima del husillo	rpm	4500 rpm	4500 rpm
Torque del husillo	N.m	770/910 N.m	770/910 N.m
Número de herramientas (Tipo disco)		40	40
Tipo de cono de la herramienta		CT50	CT50
Diámetro/longitud/peso máx. de la herramienta	mm/mm/kg	Ø125/500/25 mm/mm/kg	Ø125/500/35 mm/mm/kg
Tamaño máx. de la herramienta (Cavidades adyacentes vacias)	mm	Ø250 mm	Ø250 mm
Tiempo de cambio de herramienta T-T	s	2.8 s	5.5 s
Barrenado (acero al carbono normalizado)	mm	Ø55 mm	Ø60 mm
Roscado (acero al carbono normalizado)	mm	M45	M48
Fresado (acero al carbono normalizado)	cm3/min	300 cm3/min	900 cm3/min
Precisión de posicionamiento (X/Y/Z)	mm	0.01 mm	0.01 mm
Repetibilidad (X/Y/Z）	mm	0.006 mm	0.006 mm
Precisión de posicionamiento (B)		6"	6"
Repetibilidad (B)		2"	2"
Peso de la máquina	kg	21000 kg	27000 kg
