El crecimiento de sectores como la construcción industrial, la metalmecánica pesada, los sistemas HVAC y la fabricación de maquinaria está impulsando una demanda cada vez mayor de componentes metálicos de gran formato. Placas de cuatro, seis y hasta más metros se han vuelto habituales en aplicaciones estructurales. En este escenario, el corte láser de gran formato deja de ser una extensión de los equipos estándar y se convierte en una plataforma tecnológica específica para sostener precisión, estabilidad y productividad en manufactura industrial.

¿Por qué es importante el corte láser de gran formato en manufactura?

Trabajar con piezas de gran formato no solo implica mayor potencia. A medida que crece el tamaño de la lámina, se amplifican los efectos de vibraciones, desviaciones geométricas, errores de paralelismo y deformaciones estructurales. Estos factores impactan directamente en ensambles, retrabajos, desperdicio de material y tiempos muertos.

Desde el punto de vista industrial, el corte láser de gran formato permite:

  • Procesar componentes completos en una sola sujeción
  • Reducir acumulación de errores geométricos
  • Aumentar la estabilidad en procesos de alto valor
  • Elevar la confiabilidad en piezas críticas

La escala, en este contexto, se convierte en una variable tecnológica que condiciona la calidad del proceso.

¿Qué es el corte láser de gran formato y por qué exige una arquitectura distinta?

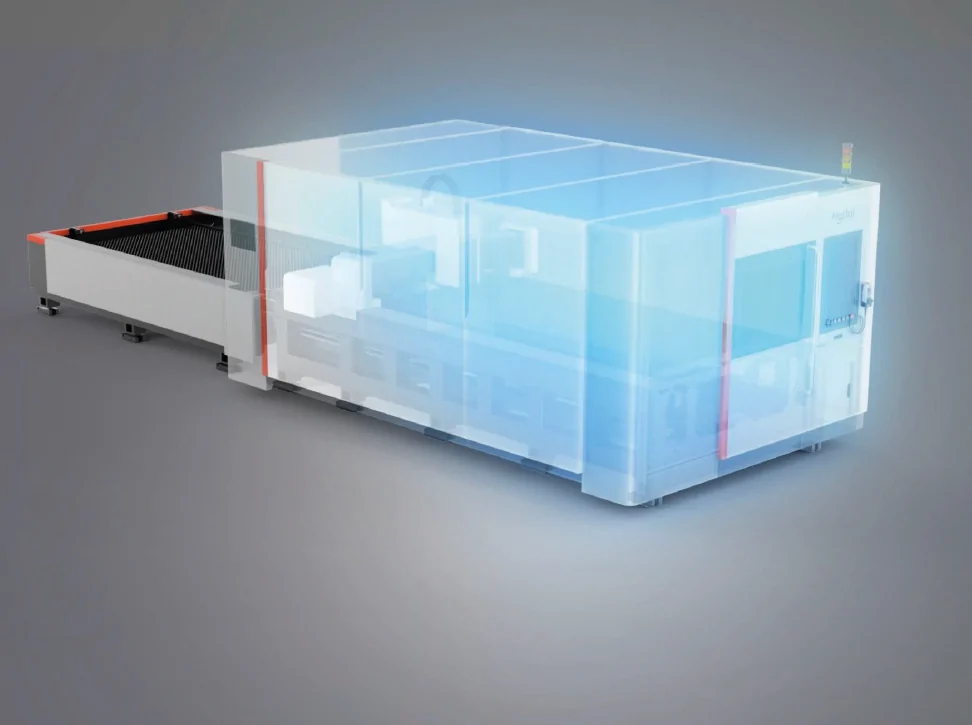

El corte láser de gran formato se refiere a plataformas diseñadas específicamente para procesar láminas y placas de gran formato, donde la distancia de recorrido, el peso del material y la inercia de los sistemas de movimiento obligan a replantear completamente la ingeniería de la máquina.

A diferencia de los equipos estándar, estas soluciones integran desde su concepción:

  • Estructuras sobredimensionadas
  • Sistemas de movimiento simétricos
  • Vigas de alta rigidez con baja masa
  • Controles CNC optimizados para recorridos largos

Por esta razón, la tecnología de gran formato no puede limitarse a “escalar” dimensiones: requiere una arquitectura pensada para sostener precisión en toda el área de trabajo.

Estructura de la máquina: la base del corte láser en gran formato

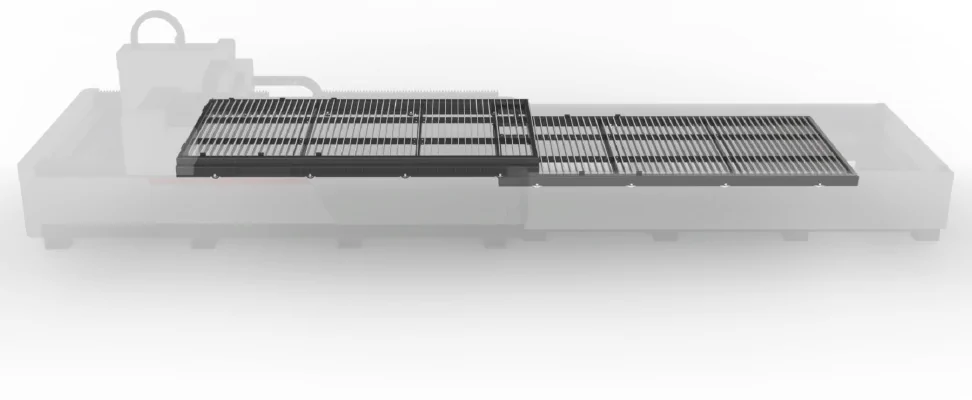

El proceso de corte en grandes dimensiones comienza en la estructura. La cama deja de ser un elemento pasivo y se convierte en un componente crítico de control dimensional.

Entre las características estructurales más relevantes se encuentran:

  • Camas soldadas y reforzadas
  • Tratamientos térmicos de alivio de esfuerzos
  • Enfoque en planitud bajo cargas elevadas
  • Diseño orientado a estabilidad dimensional

Esta base permite mantener geometría incluso al trabajar con placas gruesas y materiales de gran longitud.

Sistema gantry y paralelismo en recorridos extensos

Cuando el cabezal recorre varios metros, el paralelismo del movimiento se vuelve determinante. Por ello, las máquinas de gran formato incorporan pórticos con doble accionamiento, que distribuyen las fuerzas de forma simétrica y reducen torsiones.

Los elementos técnicos clave incluyen:

  • Sistema gantry de doble accionamiento
  • Distribución simétrica de cargas
  • Control del paralelismo dinámico
  • Estabilidad en altas velocidades

Este tipo de arquitectura es especialmente relevante en racks industriales, estructuras metálicas y chasis de maquinaria.

Viga transversal: rigidez y control de inercia

La viga transversal es uno de los componentes más críticos en máquinas de gran formato. Una masa excesiva limita aceleraciones; una estructura ligera sin rigidez suficiente compromete la precisión.

Las plataformas de gran formato equilibran estos factores mediante:

  • Vigas de aluminio de alta resistencia
  • Reducción de masa móvil
  • Alta rigidez estructural
  • Estabilidad en cambios de dirección

Este balance permite trayectorias constantes incluso en geometrías complejas.

Potencia, óptica y control CNC en aplicaciones de gran formato

El procesamiento de placa gruesa y componentes estructurales exige fuentes láser de fibra de alta potencia, acompañadas por sistemas de gestión térmica que mantengan estabilidad durante recorridos prolongados.

Entre las variables técnicas destacan:

  • Fuentes láser de alta potencia
  • Configuraciones para placa gruesa
  • Gestión térmica de la fuente
  • Estabilidad energética en trayectorias largas

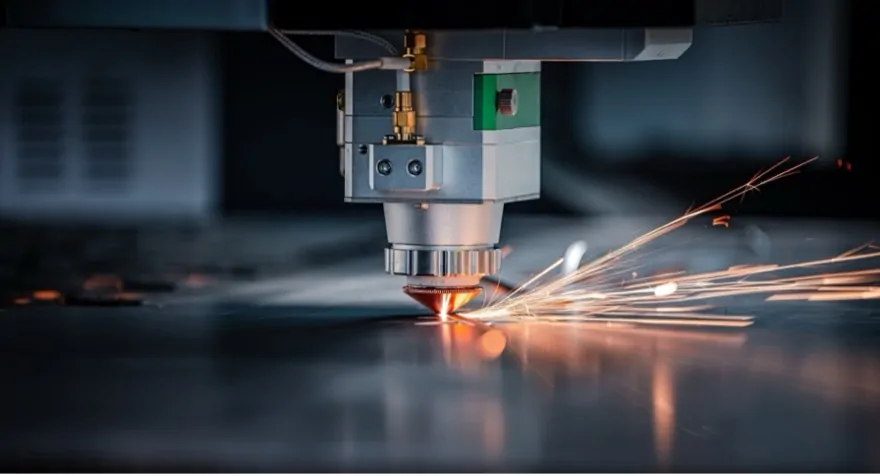

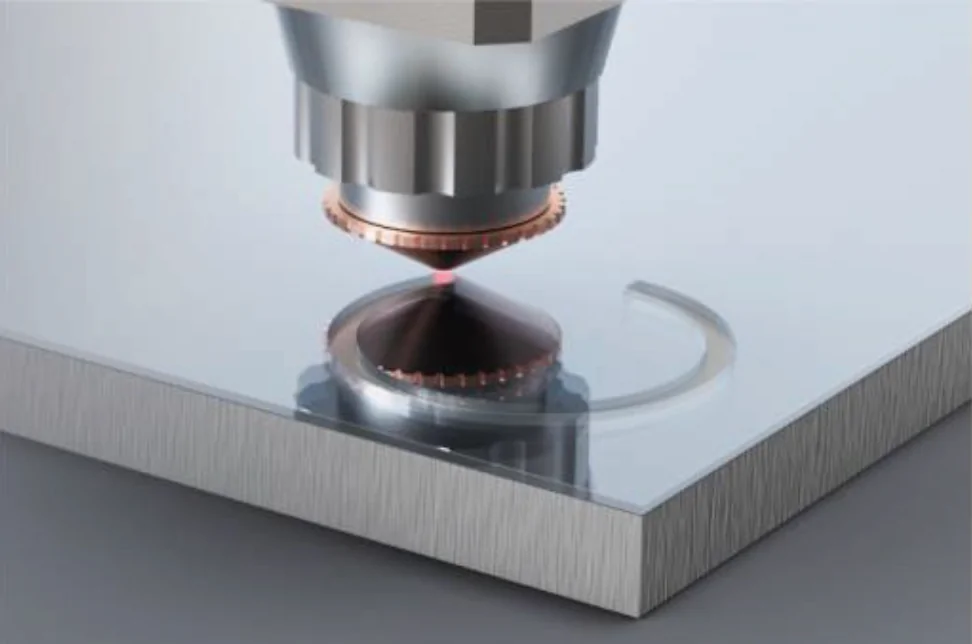

A ello se suman cabezales con sensores capacitivos, autofoco y ajuste dinámico de altura, que permiten compensar ondulaciones propias de láminas de gran formato.

Función del CNC en el control del proceso

En corte láser de gran formato, el CNC no solo gobierna trayectorias: actúa como sistema de protección del proceso y del material.

Algunas de sus funciones más relevantes son:

  • Detección automática de bordes
  • Corrección de inclinación de lámina
  • Supresión de vibraciones
  • Optimización avanzada de trayectorias

Estas capacidades reducen riesgos operativos y elevan la repetibilidad en piezas de alto valor.

Aplicaciones industriales del corte láser de gran formato

El láser de gran formato habilita procesos clave en:

  • Fabricación de maquinaria industrial
  • Producción de ductería y HVAC
  • Construcción industrial
  • Manufactura de estructuras metálicas

Además, estas plataformas se integran en celdas automatizadas, conectándose con sistemas de carga, descarga, manejo de materiales y plataformas digitales de producción.

Cuando el tamaño se convierte en tecnología

El corte láser de gran formato responde a una lógica industrial clara: cuando crece la pieza, debe crecer también la ingeniería del sistema. La estructura, el movimiento, la óptica y el control CNC operan de forma conjunta para que la escala deje de ser un problema y se convierta en una ventaja productiva.

El gran formato ya no es solo una dimensión, sino que en la actualidad se ha convertido en un pilar tecnológico dentro de la manufactura metalmecánica.
